アプリケーションと説明
これらのケーブルは、最大1000 Vの交流電圧で配電盤や配電盤の内部配線に使用されます。
または750 VまでのDC電圧に対応します。一般的にはダクト内に設置され、機器の内部配線に使用されます。
動作温度は90℃です。公共の場（政府機関の建物など）での使用に適しています。
煙や有毒ガスにより生命や機器に損傷を与える恐れのある場所での使用には適していません。このケーブルは
燃焼すると腐食性ガスを発生し、特に電気機器にとって重大な問題となります。
規格と認証
ケーブル構造
- IEC 60228 Cl-1（H05Z-U / H07Z-U）に準拠した単線裸銅導体
- IEC 60228 Cl-2（H05Z-R）に準拠した撚線裸銅導体
- 架橋ポリオレフィンEI5絶縁材
- VDE-0293に準拠したコアカラーコーディング
- LSOH - 低煙ゼロハロゲン
技術的特徴
- 動作電圧: 300/500V (H05Z-U)、450/750V (H07Z-U / H07Z-R)
- 試験電圧：2500 V
- 動的曲げ半径：15 x Ø
- 静的曲げ半径: 10 x Ø
- アプリケーション時の動作温度: +5º C ～ +90º C
- 難燃性：IEC 60332.1
- 絶縁抵抗：10MΩ×km
ケーブルパラメータ：
|
コア数×導体断面積 # x mm² |
公称断熱厚さ mm |
公称外径 mm |
公称銅重量 kg/km |
公称ケーブル重量 kg/km |
|

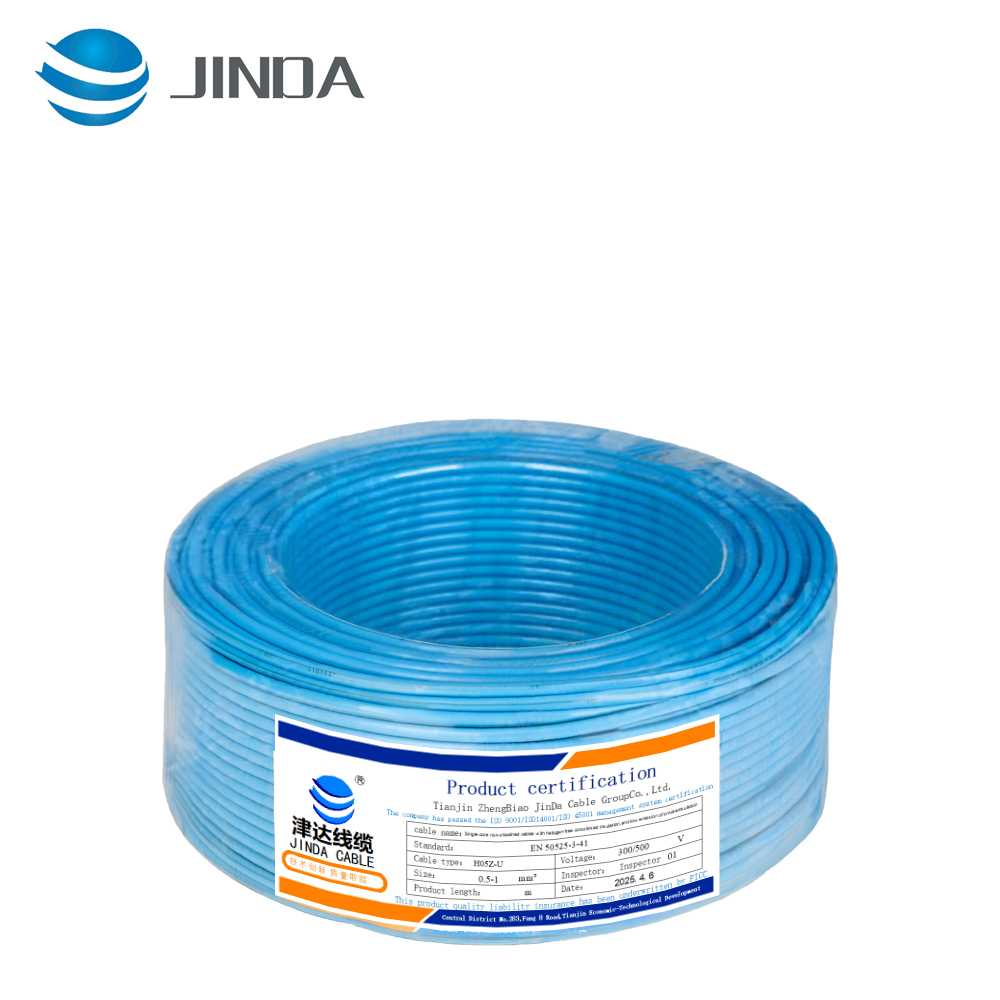

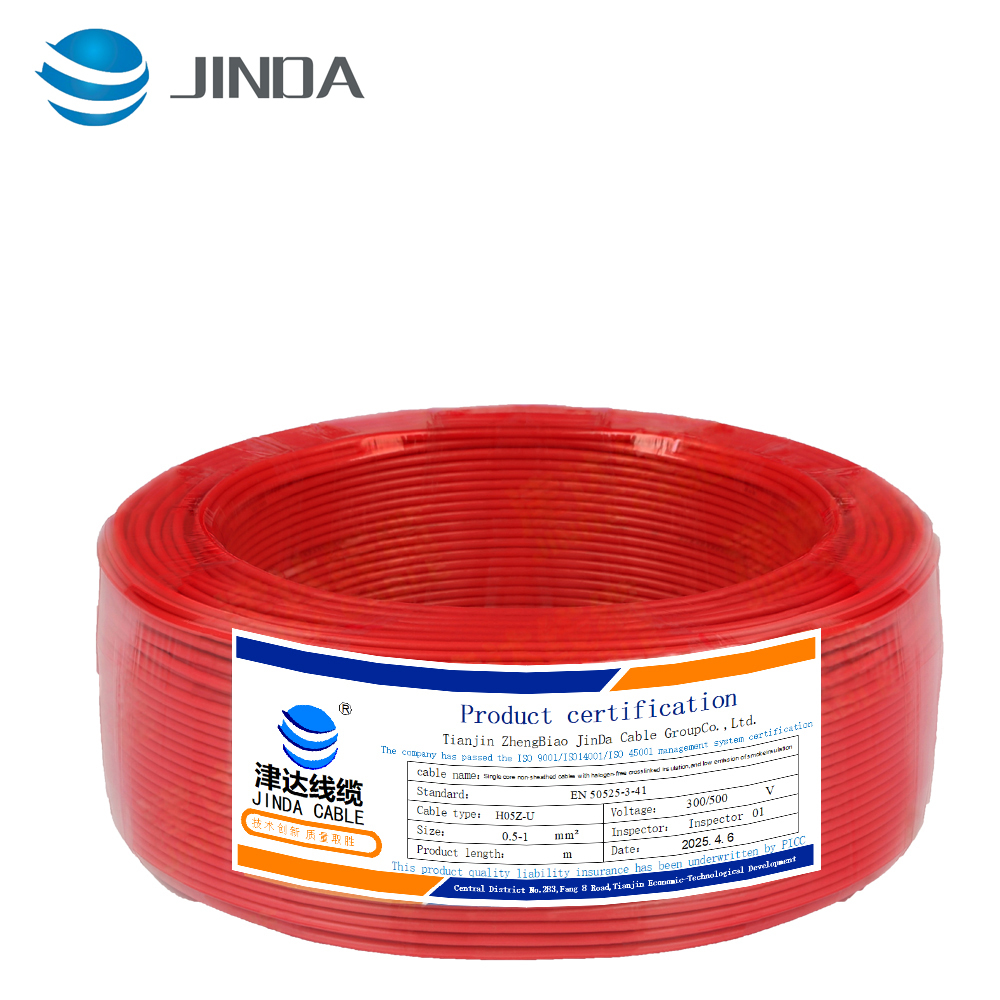

H05Z-U |
||||
|
1 x 0.5 |
0.6 |
2.0 |
4.8 |
8 |
|
1 x 0.75 |
0.6 |
2.2 |
7.2 |
12 |
|
1×1 |
0.6 |
2.3 |
9.6 |
14 |
